BANCS D'ESSAI - SONORISATION - FENDER PASSPORT PRO 500

1 - 2 - 3 - 4


BANC D'ESSAI - Passport Pro 500 - Fender - http://www.fender.fr/
REDACTEUR : JACQUES CARBONNEAUX

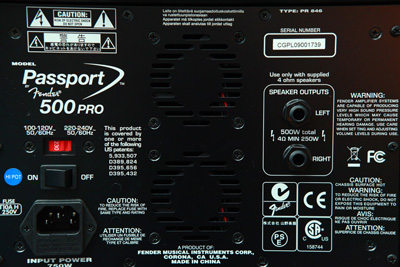

Les connexions du  panneau arrière

- Une sortie droite et une autre gauche pour les enceintes,

- une prise secteur,

- un sélecteur de voltage (pratique si vous voyagez)

- et le bouton on/off général de l’appareil.

Le panneau avant

La face avant se compose de 6 parties distinctes de haut en bas :

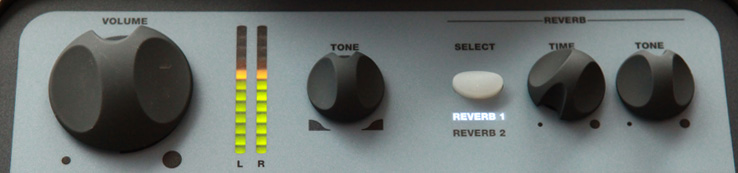

1 – Réglages principaux

- Un volume général de sortie,
- un vue mètre classique,
- un tone, correcteur en fréquence des sorties générales qui servira notamment de coup bas
- Un sélecteur de Reverb :
   - reverb 1, de hall à plate
   - reverb 2, reverb moyenne jusqu’à Hall
Ces deux reverb varient bien sûr en fonction du time et du tone choisis.
- Reverb time : durée de révern
- Reveb tone : timbre de reverb

2 – Partie USB

- Une connexion pouvant recevoir une clé USB ou un disque dur externe
- Un bouton enregistrement, lecture/pause, avance et retour (rapide et suivant/précédent)

3 – Tranches des voies

Le passport 500 propose 8 entrées, 6 monos, et deux stéréos.

Voies monos piste 1 à 6.
Chacune de ses voies est dotée de :

  • Une led de présence signal/écrêtage : verte en présence d’un signal d’entrée, orange si le signal tend à saturer et rouge pour indiquer que le signal sature.
  • Level : règle le niveau de la voie dans le mix général
  • High/low : gère les fréquences aigues et graves de la voie
  • Reverb : niveau de reverb

Voies stéréos pistes 7 et 8 :
- une entrée mini-jack pour y connecter un lecteur Mp3 ou CD ou tout autre entrée de niveau ligne.
- une entrée jack 6.35 left et mono/right pour un clavier.

4 – Pad
Les six premières voies possédent un pad qui permet d’enlever 20 db sur la voie.

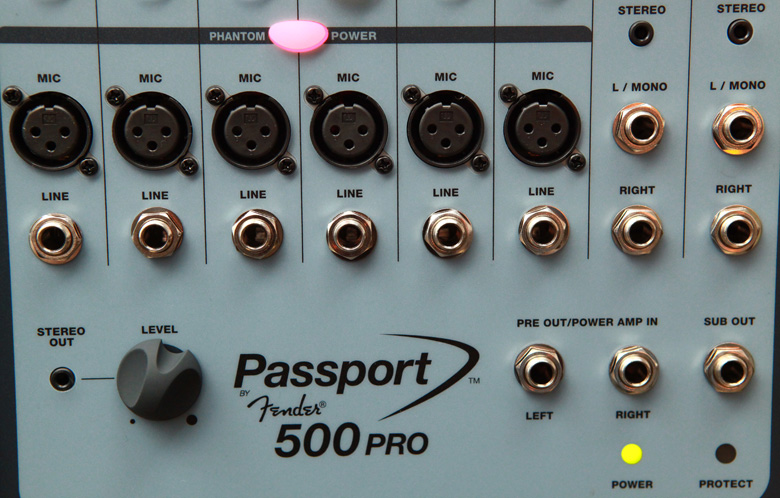

5 – entrées

Les six premières voies sont dotées de :

  • une entrée XLR
  • une entrée line jack 6.35 pour signaux symétriques et asymétriques
  • Une alimentation phantom qui affecte toutes les entrées.

6 – Sorties face avant

- steréo ou mini jack pour y connecter votre enregistreur. Le volume général n’affecte pas cette sortie, le volume des voies oui.
- Level : niveau de sortie de cette connexion
- pre out/power amp in, pour y connecter un égaliseur, ou un processeur d’effet. Utiliser un câble d’insertion spécial en Y.
- Sub out : connecteur pour un subwoofer actif. Un filtre passe haut à 120 Hz est automatiquement activé.


PAGES : 1 - 2 - 3 - 4
